PP-R饮用水管系统是当今世界发达国家普遍采用的新型产品，它在冷热水输送工程中采用同质溶接技术，其综合技术性能和经济指标远远优于其它同类产品，尤其是它的卫生性能，从生产使用到废弃回手全过程都可达到的卫生、环保要求·产品具有耐热、耐压、保温节能、使用寿命长及经济等优点。
二、PPR管材生产流程

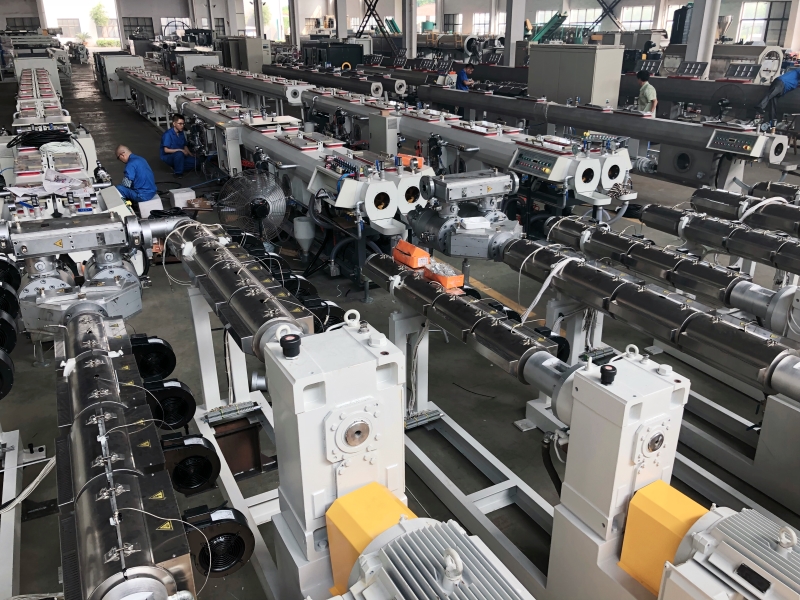

原料+色母料→混合→真空上料→原料干燥→单螺杆挤出机→色线挤出机→螺旋式模具→定径套→喷淋真空定型箱→喷淋冷却水箱→喷码机→履带牵引机→成品检测包装
三、 PPR管材生产过程中遇到问题如何解决
1、管子表面有焦迹 可能原因是机身或机头温度过高;机头和过滤器没清洗干净;粒料中有杂质;原料热稳定性差或热稳定剂量过少;控制温度仪表失灵。
2、管材表面有黑色条纹 可能原因机头温度过高，过滤器没清洗干净。
3、管材表面无光泽 可能是口模温度过低或过高。
4、管材表面有皱纹 可能是口模四周温度不均匀;冷却水太热;牵引太慢。
5、管材内壁毛糙 可能是芯棒温度偏低;机身温度过低;螺杆温度过高。
6、管材内壁有裂纹 可能是料有杂质;芯棒温度过低;机身温度低;牵引速度过快。
7、管内壁有凹凸不平 可能螺杆温度过高;螺杆转速太快。
8、管内壁有气泡 可能料受潮了。
9、管壁厚度不均 可能口模，芯模没有对正;机头温度不均匀;牵引不稳定;压缩空气不稳定。
10、管材弯曲 可能管材壁厚不均;机头四周温度不均匀;机头冷却槽，牵引切割中心没有对正;冷却槽 两端孔不同心。
11、制品发脆 可能机身塑化程度不够;螺杆转速太快;机头温度太低;树脂粘度过高。
12、管材纵向或横向收缩大 可能定径套与口模内径的径向差大(横向);牵引速度偏高(纵向)。
13、突然出料慢 可能螺杆加料段温度高;机身进水;机头溶体压力小。
